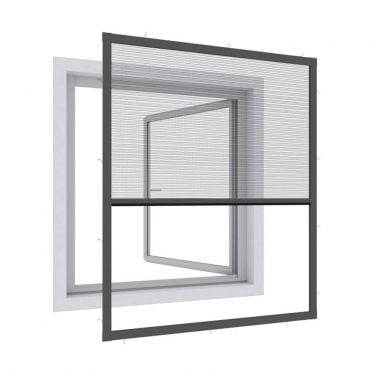

Moustiquaire fenetre plissée ultra plate premium

• Épaisseur minimale de l’embrasure (encadrement) : 1 cm
• Surface d’appui minimum de 1,4 cm tout autour de la largeur libre de la fenêtre
• Taille : 100x120cm → dimensions intérieures en cm (LxH) = min : 45x45
• Taille : 130x150cm → dimensions intérieures en cm (LxH) = min : 75x75

Rappel : cette moustiquaire plissée est compatible avec les fenêtres standards à pan décalé dont celles équipées d’un volet roulant.

Pour vous aider dans le montage de la moustiquaire fenetre, consultez le tutoriel vidéo dédié :

Étape 1 : Mesurez votre fenêtre à l’aide d’un mètre :

• Cote B (largeur intérieure) = écart horizontal à l’intérieur de la fenêtre ouverte
• Cote H (hauteur) = écart vertical

Étape 2 : Marquez avec un crayon la cote (970 mm - B) / 2 sur les deux côtés du rail de poignée 3b du caisson de la moustiquaire plissée.
Par exemple, si la largeur libre B mesurée est de 850 mm, alors la dimension à découper sera (970 mm - 850 mm) / 2 = 60 mm. Marquez alors au crayon 60 mm de chaque côté du rail de la poignée 3b, en partant de l’extérieur.

Étape 3 : Insérez et glissez le profilé supérieur 3a sur le côté droit, de manière affleurante avec le caisson 3 et le rail de poignée 3b. Raccourcissez ensuite l'intégralité du caisson de la moustiquaire fenetre à l’endroit marqué précédemment à l’aide d’une scie métallique. Limez ensuite les interfaces au moyen d’une lime à métaux.

Étape 4 : Répétez la même opération pour le côté gauche. Glissez le profilé supérieur 3a sur le côté gauche, de manière affleurante avec le caisson 3 et le rail de poignée 3b. Recoupez ensuite l’intégralité du caisson 3 à l’endroit préalablement marqué à l’aide d’une scie métallique. Finissez par limer les interfaces.

Étape 5 : Marquez sur les 2 profilés de guidage latéraux 1 la cote correspondant à H-35 mm puis raccourcissez les 2 profilés à l’endroit marqué avec une scie métallique. Limez les interfaces.
Par exemple, si la hauteur libre mesurée H = 1100 mm, alors la dimension de coupe sera de 1100 - 35 mm = 1065 mm.

Étape 9 : Passez de chaque côté, les cordons le long de la rainure de profilé jusqu’à l’extrémité du rail de poignée 3b puis introduisez-les dans la rainure. Insérez ensuite latéralement les guidages de cordons 4 et 5 dans le rail de poignée 3b du caisson de la moustiquaire fenêtre plissée.

Étape 10 : Faites passer de chaque côté sur les guidages de cordon 4, 5, les poulies de renvoi 4a dans le renfoncement prévu à cet effet. Le cordon doit passer ensuite sur les poulies de renvoi 4a.

Étape 11 : Collez les joints brosse 13 dans la partie inférieure des deux rails de guidage latéraux 1 comme indiqué sur le schéma de la notice.

Étape 12 : Assemblez le profilé supérieur 3a avec les rails de guidage latéraux 1 à l’aide des deux raccords d’angle supérieurs 9 et 10.

Étape 13 : Utilisez la clé mâle à six pans 12 pour insérer les deux tiges filetées 11 dans les ouvertures des deux raccords d’angle inférieurs 6 et 7. Attention, ne serrez pas complètement les tiges pour le moment.

Étape 14 : Assemblez le profilé inférieur 2 et les rails de guidage latéraux 1 grâce aux deux raccords d’angle inférieurs 6 et 7.

Étape 15 : En utilisant les raccords d’angle inférieurs 6 et 7, tendez les cordons à la main sur les rails de guidage latéraux 1. Serrez ensuite, au moyen de la clé mâle à six pans 12, les tiges filetées 11 afin de fixer le cordon tendu.

Étape 16 : Insérez les embouts de protection 8a sur les ressorts de fixation 8. Avant de fixer la moustiquaire fenetre, vérifiez son bon fonctionnement ainsi que la tension des cordons. Notez que vous pourrez corriger la tension des cordons ultérieurement si nécessaire.
