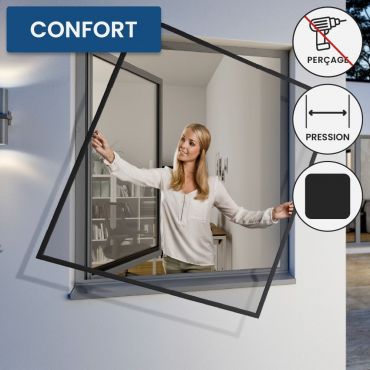

Pourquoi choisir la moustiquaire de fenetre cadre telescopique ?

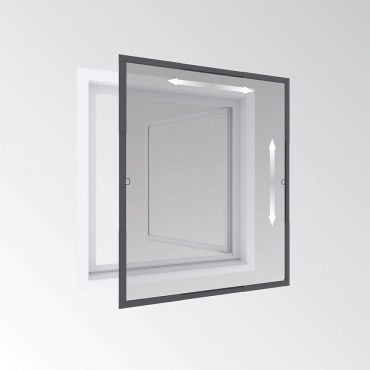

Notre moustiquaire de fenetre sera votre meilleur allié afin d'éviter aux moustiques de pénétrer votre habitation. Cette moustiquaire ajustable est dotée d’un système telescopique capable de s’adapter au millimètre près à tous types de fenetres courantes.
Composée d’une toile en fibre de verre, cette moustiquaire de fenetre est indéchirable et résistante aux intempéries. Elle vous conférera donc une protection optimale dans le temps contre les moustiques de part sa qualité professionnelle.
Ce kit complet est très rapide à poser. Effectivement, notre moustiquaire fenetre sans perçage se monte simplement sur le cadre extérieur de la fenetre.
Facile à nettoyer grâce à un chiffon en fibre humide.Installation technique
La fixation de ce cadre moustiquaire est faite grâce à des charnières à l’extérieur de l’encadrement de la fenetre.
Afin de faciliter le montage de notre moustiquaire de fenetre télescopique vous trouverez chaque pièce numérotée sur la notice fournie.Etape 1 : Mesurez votre fenetre. Mesurez la largeur intérieure appelée B (écart horizontal à l’intérieur de la fenetre ouverte) et la hauteur intérieure (écart vertical à l’intérieur de la fenetre ouverte).
Attention : Pour la pose du cadre moustiquaire, il est nécessaire d’avoir à l’extérieur sur la largeur libre de la fenetre c’est à dire au niveau de l’encadrement de la fenetre au minimum 20 mm sur le côté et minimum 37mm en haut et 30 mm en bas.
Etape 2 : Recoupez les deux pièces d’écartement 1 à l’aide d’un cutter pour qu’elles aient la longeur mesurée ( H-670mm= dimension de découpe )
Exemple : si la hauteur mesurée est de 1000 mm, la dimension à découper est de 1000-670mm = soit 330 mmEtape 3 : Recoupez les deux pieces d’écartement 2 comme précédemment pour qu’elles aient la longueur mesurée B-600 mm.
Exemple : Si la largeur B de votre fenetre est égale à 900mm alors la dimension de découpe = 900-600 = 300 mmEtape 4 : Mesurez l’épaisseur du bâti dormant appelé X de l’encadrement de la fenetre à l’aide d’un mètre.
Le bâti dormant correspond au jambage extérieur de l’encadrement lorsque la fenetre est ouverte (comme indiqué sur la notice). Marquez la dimension du bâti dormant X + 11 mm sur les ressorts d’accrochage 3. Enfin pliez les ressorts d’accrochage 3 à l'aide d'une pince.Etape 5 : Enfoncez les deux équerres d’accrochage 3 à travers les 2 raccords d'angle supérieurs 4. Reliez ensuite le ressort 5 et la tige de pression 6 ensemble. Enfoncez l’unité que vous avez assemblée dans l’emplacement prévu pour elle dans les raccords d’angle 4.
Etape 6 : Enfoncez avec un marteau en caoutchouc les équerres en plastique 7 dans les deux raccords d’angle inférieurs 4. Puis, enfoncez deux équerres d’accrochage 3 à travers les deux raccords d'angle supérieurs 4.
Etape 7 : Intégrez les pièces d'écartement 1 dans les deux profilés centraux 10 et les pièces d’écartement 2 dans les deux profilés centraux 11.
Etape 8 : Assemblez ensemble les profilés 8 et 9 avec des raccords d’angle 4 à l’aide d’un marteau en caoutchouc. Raccordez les profilés en aluminium ensemble pour en faire le cadre moustiquaire. Pour cela, enfoncez les profilés centraux 10 respectivement dans les équerres d’angle 8, et les profilés centraux 11 dans les profilés d’angle 9.
Etape 9 : Déroulez la toile de la moustiquaire de fenetre 12 par dessus le cadre. Découpez le tissu là où se trouvent les ressorts d’accrochage 3, afin que ces ressorts traversent la toile.
Remarque : veillez à découper la toile de la moustiquaire fenetre sans perçage uniquement vers l’extérieur afin d’éviter que la surface ne soit endommagée.Etape 10 : Coupez en haut et en bas les deux barres de clips centrales 13 en fonction de la longueur des profilés centraux 11.
Ensuite, fixez le tissu moustiquaire 12 en haut et en bas avec les barres de clips 13 et 14 sur les profilés 9 et 11. Veillez à faire attention à la position des barres de clips.Etape 11 :
A - Raccourcissez les quatre barres de clips centrales (à gauche et à droite) 16 en fonction de la longueur des profilés centraux 10. Attention, tenez compte des 3 cm de longueur de la poignée au milieu des barres de clips 16. Par la suite, fixez la toile 12 en haut et en bas avec les barres de clips 15 et 16 sur les profilés 8 et 10. Attenfion : veillez à bien positionner les barres de clips.B- Vissez les deux poignées 17 (gauche et droite) à l’aide de vis 17a au milieu sur les profilés de cadre moustiquaire 10.
Etape 12 : Raccourcissez au moyen d’un cutter la toile 12 à l’extérieur le long des barres de clips 10.
Etape 13 : La moustiquaire de fenetre est désormais prête à être fixée. Ouvrez votre fenetre et guidez le cadre moustiquaire vers l’extérieur. Insérez les équerres d’accrochage supérieures 5a à l’extérieur dans le bâti dormant. Tirez le cadre moustiquaire vers vous et poussez le ensuite vers le bas, afin que les ressorts d’accrochage inférieurs 3 viennent en prise derrière le bâti dormant (voir schema sur la notice).
Votre moustiquaire de fenetre cadre telescopique est à présent installée.
Caractéristiques moustiquaire fenetre sans perçage
Tailles disponibles en cm (LxH) : 100x120 / 130x150
• Usage produit : Fenetre
• Type de produit : Cadre telescopique
• Matière toile : Fibre de verre
• Matière cadre : Aluminium
• Coloris toile : Anthracite
• Coloris cadre : Blanc ou anthracite
• Système fixation : Sans perçage au moyen de ressorts d’accrochage
• Ajustable : Oui (recoupable sur mesure)*
- Pour les tailles 100x120 cm → la taille minimale est de 63.8x73.8 cm
- Pour les tailles 130x150 cm → la taille minimale est de 78.8x88.8 cm
• Matériels fournis : Kit complet (profilé en aluminium, angles en plastiques robuste, patte d’accrochage innovante et toile moustiquaire en fibre de verre)
• Garantie : 3 ans garantie, hors toile et pièces d’usure
• Montage intérieur ou extérieur : Extérieur (cadre vissé au moyen de charnières à l’extérieur de l’encadrement)
• Matériels requis : Mètre, tournevis, crayon, ciseaux, cutter, marteau caoutchouc, pince
• Facilité montage : 8/10 - Informations complémentaires
-
