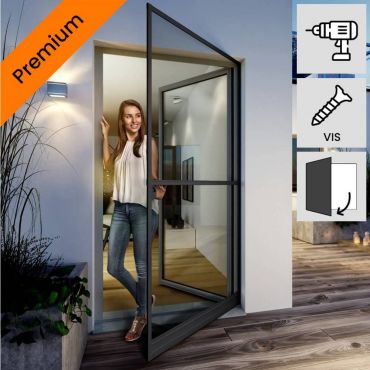

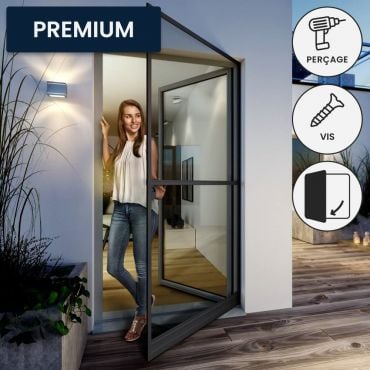

Moustiquaire porte battante cadre premium

Bénéfices de la moustiquaire porte battante

Vous cherchez une solution durable afin de maintenir les insectes volants en dehors de votre lieu de vie ? La moustiquaire porte haut de gamme répondra à vos désirs. Cette dernière, à la qualité professionnelle, est dotée d’une toile fiable, indéchirable et résistante aux intempéries. Cette dernière vous assure une visibilité optimale ainsi qu’une protection efficace contre les insectes sur le long terme. La moustiquaire porte battante vous protégera également des potentiels insectes rampants notamment grâce à sa tôle de renfort basse équipée d’une brosse de sol. Une brosse d’étanchéité est aussi présente sur tout le pourtour du cadre de la porte moustiquaire.

Le montage de cette dernière se réalise facilement à l'extérieur du chambranle (encadrement de porte). À savoir, si votre porte possède un volet roulant, il est tout à fait possible d’installer la moustiquaire porte entre l'encadrement et votre volet roulant. En effet, cette dernière nécessite une faible profondeur de montage de 1,6 cm. La fixation de la porte moustiquaire se fait par le biais de charnières en aluminium innovantes à fermeture automatique (force réglable) vissées à l’extérieur du chambranle (encadrement) au niveau de l’embrasure de porte. Cependant, même si la fixation idéale est avec perçage, il est tout à fait possible, si vous n’avez pas le choix, d’assurer une pose sans perçage en optant pour des options supplémentaires ou en créant votre propre cadre (contactez-nous à ce sujet si vous êtes dans un cas de figure comme celui-ci). La moustiquaire porte fenetre possède également une poignée affleurante en aluminium facilitant l’ouverture et la fermeture de cette dernière.

Un des gros avantages de notre moustiquaire porte battante est qu’elle est adaptée à tous types de portes fenetres (sauf celles avec rejet d'eau). Effectivement, cette dernière est recoupable sur-mesure afin de convenir à la perfection aux mesures de vos menuiseries et encadrements de porte.
Elle se nettoie facilement à l’aide d’un chiffon doux humide.

Comment installer une moustiquaire ?

Avant toute installation, vérifiez que vous possédez bien 1,6 cm de profondeur pour le montage et regardez que vous disposez de la place suivante :

• 4,5 cm à l’extérieur au niveau de la largeur intérieure de la porte (côté charnière)
• 3,5 cm de l’autre côté
• 5 cm en haut
• 4 cm en bas

Étape 1 : mesurez la largeur intérieure B (écart horizontal que vous avez à l’intérieur de votre porte) et la hauteur H (écart vertical).

Étape 2 : afin de vous aider pour le montage de la moustiquaire porte, nous vous conseillons de poser devant vous tous les profilés comme indiqué sur la notice. Attention les 2 profilés de hauteur inférieurs 4 dont la longueur est égale à 1 018 mm ne doivent pas être raccourcis.
Procédez à présent à la découpe des profilés en respectant les formules ci-dessous :

• Pour les 2 rails de guidage 1 : marquez la dimension B-10 mm
  Ex : largeur B = 900 mm - 10 mm = 890 mm

• Marquez la dimension H-1042 mm sur vos 2 profilés supérieurs 2
  Ex : hauteur H = 2000 mm - 1042 mm = 958 mm

•  Marquez sur les 2 rails de guidage 3, la dimension B-14 mm
  Ex : largeur libre mesurée B = 900 mm - 14 mm = 886 mm

• Noter à l’aide d’un crayon la cote B+23 mm sur la tôle de jonction
  Ex : largeur libre mesurée B = 900 mm + 23 mm = 923 mm

Étape 3 : une fois les dimensions marquées, raccourcissez les profilés 1, 2, 3 et 5 à l’aide d’une scie métallique.

Étape 4 : après les découpes, prenez une lime à métaux et ébavurez les interfaces des profilés.

Étape 5 : comme indiqué sur le schéma, les trous au point C du gabarit de perçage n°6 doivent être percés une fois sur les profilés 2,3 et 4. Pour ce faire, faites glisser d’abord le gabarit de perçage 6  sur chacune des 2 extrémités des profilés. A l’aide d’une perceuse de 3.5 mm, percez à partir de l’extérieur à travers la rainure latérale ouverte dans la cavité du profilé comme indiqué sur la notice. Attention, il ne faut pas percer entièrement les profilés.
Dans un second temps, les trous au point D du gabarit de perçage 6 doivent être percés uniquement sur les profilés de hauteur 2 et 4. Toujours avec une perceuse de 3.5 mm, percez au point D sur les 2 côtés de la cavité afin de traverser complètement le profilé.
Concernant, les orifices aux points A et B du gabarit 6 doivent être percés sur les 2 profilés de hauteur n° 4. Vous devez donc percer aux points A et B avec la perceuse de 3.5 mm sur les 2 côtés de la cavité, dans le but de traverser complètement le profilé.

Étape 6 : L’assemblage

Assemblez par le biais des raccords d’angle 7, les 2 profilés 2 avec le profilé transversal supérieur 3. Reliez également les 2 profilés 4 avec le profilé transversal inférieur 3. Approchez les tiges filetées 8 vers les trous C précédemment percés dans les profilés 2,3,4. Grâce à la douille hexagonale 10b, vissez les tiges filetées à fleur.
Enfoncez latéralement la tôle de fonction 5 dans le profilé transversal inférieur 3 puis enfoncez le profilé central 1 au-dessus de la tôle.
Posez ensuite les pièces d’écartement 9 entre le profilé de hauteur 4 et le profilé central 1, et vissez-les à l’aide des vis 10 dans les trous A et B sur le profilé central 1.

Étape 7 : Comme illustré sur la notice, enfoncez le raccord central 11 à moitié dans le profilé 4 et fixez-le dans le trou C au moyen de la tige filetée 8, de façon à ce que le trou D coïncide avec l’évidement pratiqué sur le raccord central. Veillez à faire attention quant à la position du raccord central et des trous. En effet, l’identifiant A mentionné sur le raccord central 11, doit pointer vers l’extérieur.
Puis positionnez le profilé 2 au-dessus du raccord central 11 et enfoncez-le. Fixez ensuite les 2 grâce à la tige filetée 8 à introduire dans le trou C.
Posez le profilé central 1 contre les profilés précédemment assemblés 2 et 4.
Enfoncez la pièce d’écartement 9 dans la rainure du bourrelet sur les profilés comme indiqué sur le schéma de la notice. Grâce aux vis 10, vissez les profilés 2 et 4 au-dessus des deux trous D sur le profilé central 1. Fixez ensuite sur le cadre, les caches de protection 9a.

Étape 8 : Déroulez le tissu 12 par-dessus le cadre puis coupez-le, le long du profilé central 1 à l’aide de ciseaux. Veillez à ce que le tissu de la toile moustiquaire ait un surplomb suffisant en haut et en bas. Fixez le tissu 12 sur tout le pourtour dans la rainure de bourrelet des profilés à l’aide du bourrelet en caoutchouc 13. Pour cela, utilisez l’outil à bourrelet 14 du côté de la face A. Coupez à l’aide de ciseaux le surplus de bourrelet 13 après l’avoir fixé sur toute la périphérie. Raccourcissez le tissu 12 avec un cutter à l’extérieur le long du bourrelet 13.

Étape 9 : Choisir le côté de la butée et coudez les éléments de charnière 15 sur le côté choisi dans la rainure extérieure ouverte vers le haut des profilés 2 et 4. Fixez-les ensuite dans le profilé en vissant, à 150 mm environ des coins, les tiges filetées 15 a comme indiqué sur la notice. L’élément de charnière central 15 se trouve à peine au-dessus du profilé central 1.
Vous pouvez ensuite introduire la brosse de sol 18 dans la rainure ouverte vers le bas du profilé inférieur 3.

Étape 10 : Poussez les bandes magnétiques 20 sur le côté opposé des charnières en haut et en bas dans les profilés de hauteur 2 et 4. Positionnez ensuite la brosse d’étanchéité 19 contre la rainure extérieure des profilés 2,3,4 puis poussez-la dans la rainure avec la pointe étroite B de l’outil à bourrelet 14. Raccourcissez le surplus de brosse d’étanchéité au moyen de ciseaux.

Étape 11 : Fixez votre poignée sur un des côtés la porte moustiquaire en fonction de la situation de pose. Pour cela, retirez le film de protection sur le ruban adhésif de la partie poignée 20a. Enfoncez dans le profilé 4, la poignée sur le côté choisi et collez-la sur le tissu 12. Fixez la partie 20a de la poignée à l’aide de deux vis 20c dans le canal de vissage du profilé 4 en utilisant l’embout de vissage 10a. Découpez le tissu 12 sur le côté arrière de la partie poignée 20a le long du côté intérieur du ruban adhésif. Fixez ensuite la coque de la poignée 20b au moyen des 3 vis 20c.

Etape 12 : La moustiquaire porte battante est prête à être installée sur le chambranle. Enfoncez les éléments de charnière intérieurs 16a dans l’élément de charnière inférieure 16 puis enfoncez les 2 éléments dans l’élément de charnière 15 qui est quant à lui posé sur la porte.
En fonction de la situation de pose, fixez la moustiquaire porte juste au-dessus du sol ou bien à une distance uniforme dans la hauteur et la largeur libre de votre chambranle.
Il vous suffit donc de marquer les 3 charnières du chambranle et de déposer la porte. Au moyen d’une perceuse de 2 mm, réalisez les trous au niveau des emplacements marqués dans le chambranle. À l’aide de 2 vis 17, vous pouvez ensuite visser les charnières et accrocher la porte en place. Insérez par la suite dans les trous de chaque côté, les chevilles murales F. Enlevez la protection de la bande adhésive 20 puis collez cette dernière sur le chambranle.

Caractéristiques

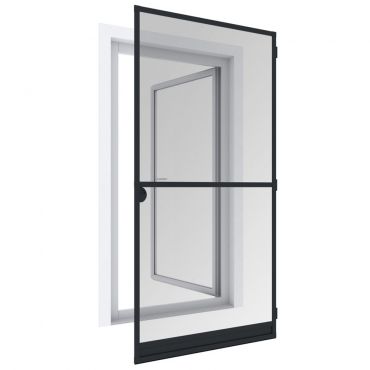

Couleurs : Blanc / anthracite
Taille : 120x240 cm (dimensions intérieures maximum en cm (LxH) : 115x236)

• Usage produit : porte (ne convient pas aux portes avec rejet d'eau)
• Type de produit : cadre, porte battante
• Matière toile : fibre de verre
• Matière cadre : aluminium profilé extrudé thermolaqué
• Coloris toile : anthracite
• Coloris cadre : blanc ou anthracite
• Système fixation : perçage (possibilité d’être monté sans nécessité de percer à l’aide d’accessoires supplémentaires : collage ou cadre supplémentaire)
• Ajustable : oui (recoupable sur mesure)
• Matériel fourni : kit complet
• Garantie :10 ans hors toile et pièces d’usure
• Montage intérieur ou extérieur : extérieur de l'encadrement de porte, vissé au moyen de charnières
• Matériels requis : mètre, scie à métaux, tournevis, ciseaux, cutter, crayon, perceuse, boite à onglet, lime, foret Ø 2 mm
• Facilité montage : 8/10
